Diferența dintre supapa de reținere de alarmă și supapa de potop
Sistemele de protecție împotriva incendiilor se bazează pe supape specializate pentru a controla debitul de apă, pentru a detecta urgențe și pentru a suprima incendiile în mod eficient. Două componente critice-supape de reținere de alarmă (ACV) și supape de potop-servesc scopuri distincte, deși ambele sunt parte integrantă a siguranței la incendiu. Acest ghid explorează diferențele dintre design, funcție, aplicații și conformitate pentru a ajuta inginerii și managerii de unități să aleagă supapa potrivită pentru nevoile lor.

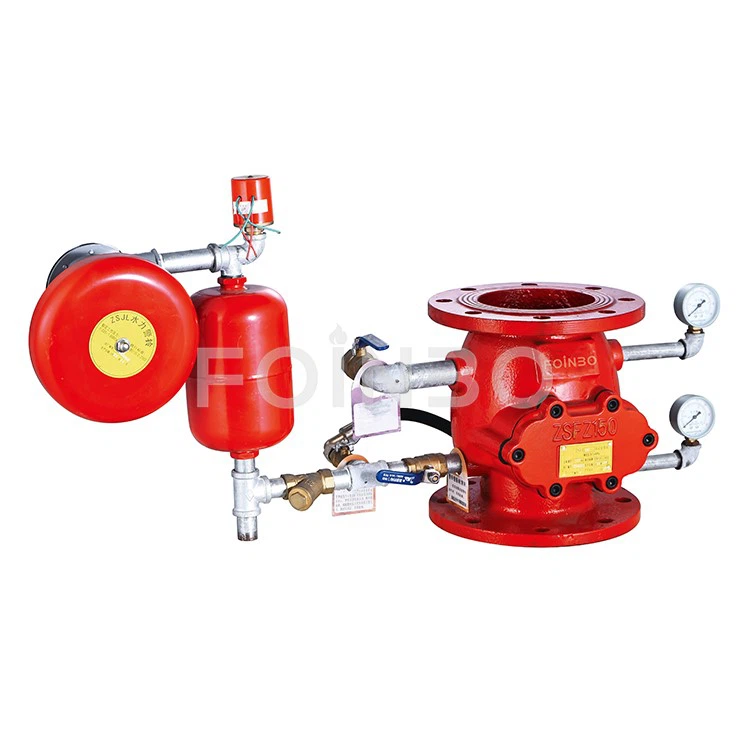

Supapă de reținere pentru alarmă (ACV)
O supapă de reținere de alarmă este utilizată în principal în sistemele de sprinklere cu țevi umede, unde conductele rămân umplute cu apă sub presiune. Rolul său dublu include:
- Prevenirea refluxului: Asigurarea curgerii apei numai către aspersoare, protejând proviziile municipale de contaminare.
- Declanșarea alarmelor: Detectarea mișcării apei atunci când se activează un sprinkler, trimiterea unui semnal către panourile de alarmă de incendiu sau semnalarea alarmelor mecanice (de exemplu, gonguri pentru motorul de apă).
ACV-urile sunt dispozitive pasive care răspund la schimbările de presiune cauzate de descărcarea prin sprinklere, făcându-le ideale pentru clădirile care necesită răspuns rapid la incendiu localizat (de exemplu, birouri, școli).
Supapă cu potop
O supapă de potop este piatra de temelie a sistemelor de potop, unde conductele rămân uscate până când apare o urgență. Funcțiile sale cheie sunt:
- Evacuarea simultană a apei: Se deschide complet pentru a inunda toate capetele de sprinklere dintr-o zonă atunci când sunt declanșate de un sistem de detectare a incendiilor (de exemplu, senzori de fum/căldură).
- Suprimarea-volumului mare: proiectat pentru controlul rapid al incendiului în zonele-periculoase (de exemplu, fabrici chimice, hangare de avioane).
Supapele de potop sunt dispozitive active care se bazează pe semnale externe (electrice sau pneumatice) pentru a se activa, asigurându-se că apa este eliberată numai atunci când se confirmă o amenințare.
Supapă de reținere de alarmă
- Structura: Cuprinde un corp de supapă cu clapetă (disc articulat), orificiu de alarmă și cameră de întârziere.
- Operațiunea:
- În condiții normale, clapeta rămâne închisă, menținând presiunea în sistem.
- Când se activează un sprinkler, apa curge din partea de alimentare către partea sistemului, ridicând clapeta.
- Apa intră în portul de alarmă, presurând linia de alarmă pentru a declanșa alerte sonore/vizuale.
- Camera de întârziere întârzie activarea alarmei cu 5-90 de secunde pentru a preveni alarmele false de la supratensiuni.
Supapă cu potop
- Structura: Include un corp de supapă, diafragmă, cameră de presiune și mecanism de control extern (de exemplu, supapă solenoidală, actuator pneumatic).
- Operațiunea:
- În modul de așteptare, diafragma este ținută închisă de presiunea apei în camera de control.
- Când este detectat un incendiu, sistemul de control eliberează presiunea din cameră (de exemplu, prin activarea supapei solenoid).
- Diafragma se ridică, permițând apei să curgă simultan în rețeaua de conducte și să iasă din toate capetele de sprinklere deschise.
| Caracteristică | Supapă de reținere de alarmă | Supapă cu potop |
|---|---|---|
| Tip de sistem | Conductă umedă (conducte-umplute cu apă) | Deluge (conducte uscate până la activare) |
| Metoda de activare | Pasiv (schimbarea presiunii de la sprinkler) | Activ (semnal extern de la sistemul de detectare) |
| Evacuarea apei | Localizat (numai aspersoare activate) | Global (toate aspersoarele din zonă) |
| Funcția de alarmă | Integrat (declanșează alarme la detectarea debitului) | Fără alarmă-încorporată; se bazează pe detectoare separate |
| Timp de răspuns | Imediat (clapa se deschide instantaneu) | Întârziat (depinde de viteza sistemului de detectare) |
| Aplicații tipice | Pericol scăzut-și-mediu (birouri, hoteluri) | Pericol mare (centrale electrice, depozite) |
-
Supapă de reținere de alarmă
- Utilizări comune:
- Sisteme standard de sprinklere cu țevi umede în clădirile comerciale.
- Modernizarea sistemelor mai vechi unde sunt necesare prevenirea refluxului și alarmarea.
Supapă cu potop
- Utilizări comune:
- Protejarea zonelor cu lichide inflamabile, substanțe chimice sau riscuri de propagare rapidă-incendiului.
- Pericole speciale, cum ar fi hangarele pentru avioane, sistemele de ventilație în tunel și încăperile transformatoarelor.
