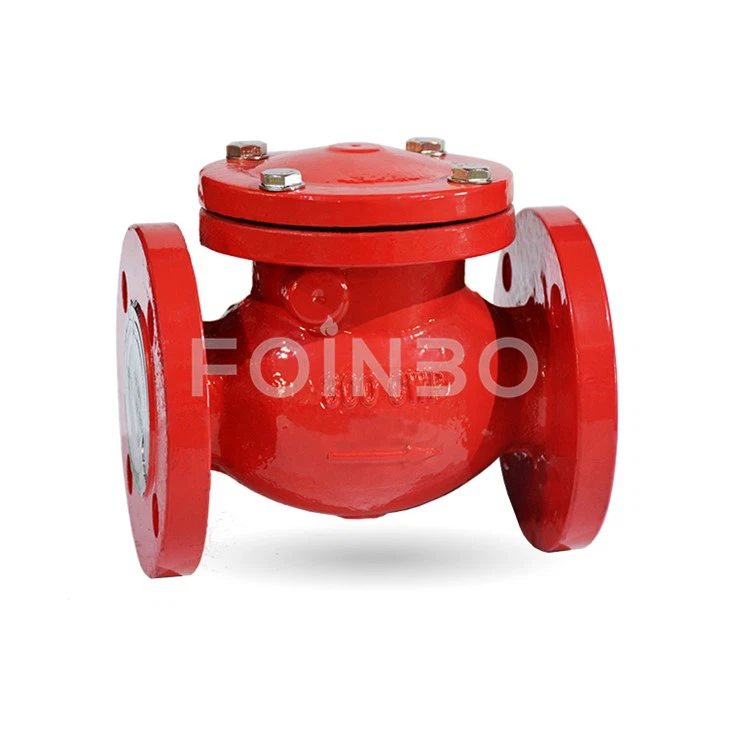

Descrierea produselor
Specificații
Proiectare: disc de tip swing pivot pe o balamală.
Conexiune finală: capete flancate.
Materiale pentru corp: fontă, fier ductil, oțel carbon, oțel inoxidabil, bronz etc.
Materiale cu disc: același material sau compatibil ca corpul, poate include cauciuc sau alte materiale de etanșare.
Evaluarea presiunii: în mod obișnuit Clasa 150, 300 sau mai mare ANSI.
Interval de mărime: de obicei 2 "până la 24" (DN50 - DN600) sau mai mult.
Parametri de produse
|
Numărul modelului |
Dimensiunea flanșei |
W.Pressura |
Tip de supapă |
Culoare |
|
H44T-16Q-50 |
2" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-65 |
2.5" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-80 |
3" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-100 |
4" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-125 |
5" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-150 |
6" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-200 |
8" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
|
H44T-16Q-250 |
10" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
| H44T-16Q-300 | 12" |
1.0/1,6mpa |
Leagăn |
Roșu/albastru |
FAQ
Î: Ce este o supapă de control swing cu capete flancate?
O supapă de verificare leagăn cu capete flancate este un tip de supapă care nu returnează care permite curgerea lichidului într-o singură direcție. Dispune de un disc cu balamale (sau „leagăn”) care se deschide atunci când fluxul se deplasează în direcția dorită și se închide pentru a preveni fluxul de spate. Capetele flanșate permit ca supapa să fie fixată în siguranță pe o conductă.
Î: Unde se folosește de obicei o supapă de control swing?
Sisteme de apă și ape uzate
Conducte de petrol și gaze
Centrale electrice
Industrii chimice și de proces
Sisteme HVAC
Î: Care sunt avantajele conexiunilor finale flanse?
Instalare și îndepărtare ușoară
Conexiune mecanică puternică
Potrivit pentru aplicații de înaltă presiune și cu diametru mare
Permite întreținerea și inspecția ușoară
Î: Ce standarde sunt de obicei urmate pentru capetele flancate?
ANSI/ASME B16.5 (pentru dimensiuni de flanșă)
Standarde Din, Jis sau EN, în funcție de regiune
Clasa de presiune a supapei: clasa 150, 300, 600 etc.
Î: Ce materiale sunt utilizate în mod obișnuit pentru supapele de verificare a leagănului?
Corp: fontă, fier ductil, oțel carbon, oțel inoxidabil, bronz
DISC: Oțel inoxidabil, acoperit cu cauciuc sau bronz
Scaun: scaun metal-la-metal sau moale (cauciuc, teflon)
